Märklin Dampflokomotive - BR 01 097 - Artnr.
3026 |
|

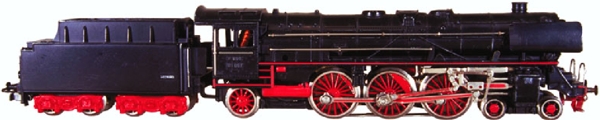

Das Modell |
|
|
|
Das Original |
|
|
|
Bilder für CS2 und WDP |
|
Bild für die CS-2: |
|

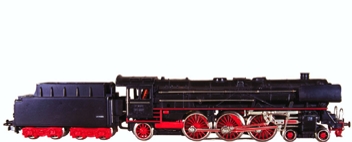

Bild für WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche nach NEM: |
3 |
Artikelnummer: |
3026 |
Baureihe: |
01 097 |
Bahngesellschaft: |
DB |
Einsatz als: |
Schnellzug-Schlepptenderlokomotive |
Höchstgeschwindigkeit: |
120 - 130 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss
schwarz |
Antrieb: |
Analog |
Motor: |
Großer
Scheibenkollektor (LFCM = Large
Flat Collector Motor) |
Angetriebene Achsen: |
3 Stück die über Kuppelstangen
verbunden sind |
Achsenfolge: |
2' C 1' |
Gewicht: |
810 Gramm incl.
Tender |
Länge über Puffer: |
280 mm |
Decoder Serienmäßig: |
nein |
Adresse ab Werk: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3026.01: |
Bauzeit 1958
Lok mit Betriebsnummer 01 097
An dem schwarzes Gußgehäuse sind alle Griffstangen und
Handläufe angesetzt. Am hinteren Teil des Kessels
befinden sich die Schmierlöcher für die Motorankerwelle.
Der Kessel vorne besitzt Windleitbleche vom Typ Witte,
Das vordere Zweilichtspitzensignal wird von
Lampenbügel eingefasst. Die Fenster im Führerstand sind
nicht hinterlegt. Die Aufschriften F 800,
sowie die Betriebsnummer
01 097 sind erhaben ausgeführt und blank.
Umlauf und Treppen sind rot angedeutet. Das schwarze
Fahrgestell besitzt rote Speichenräder und die
Kuppelstangen sind rot ausgelegt. Die an der Lok
befindliche Kupplung ist vom Typ 0B.
Der Vierachsige schwarze Kunststofftender mit der
Achsenfolge
2' 2' T 34, ist mit der Lokomotive fest verkuppelt. Die
Aufschriften
F 809/1 sind silbern erhaben.
Die Speichenräder des Tenders sind in blanker Ausführung
mit roten Kunststoffblenden versehen. Die Telexkupplung
des Tenders ist vom Typ 11B. |
Variante 3026.02: |
Bauzeit 1959
Lok mit Betriebsnummer 01 097
Ausführung wie Variante 3026.01, jedoch wurde auf dem
Tender die erhabene Aufschrift auf die Artikelnummer
3026
geändert. |
Variante 3026.03: |
Bauzeit 1959
Lok mit Betriebsnummer 01 097
Ausführung wie Variante 3026.02, jedoch wurde auf dem
Tender die erhabene Aufschrift auf die Artikelnummer
3027 geändert und hinzu kam noch
die Betriebsnummer 01 097.
Dieser Tender musste auch für die Baureihe 44 (3027)
herhalten, obwohl die Betriebsnummer nicht passte bzw.
stimmte. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Bestellnummer |
Haftreifen: |
2 Stück |
7152 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
nicht vorgesehen |
nicht vorgesehen |
Leuchtmittel: |
1 Stück |
600150 |
Bürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Raucheinsatz: |
1 Stück |
7226 alt. Seuthe Nr. 10 |
|
|
Digitaler Umbausatz Hochleisungsantrieb (HLA) |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA Umrüstsatz: |
1 Stück |
alt
60904 neu 60944 |
Anker 5 polig mit 7 Zähnen: |
1 Stück |
214118 |
Permanentmagnet: |
1 Stück |
210882 |
Motorschild: |
1 Stück |
210881 |
Zylinder-Schraube 3,0 X
12 mm |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
1 Stück |
Seuthe Nr.11 alt. Nr.12 |
|

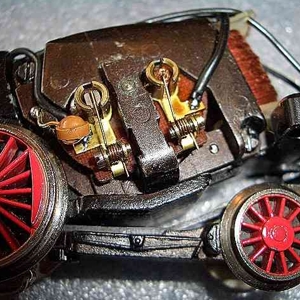

Hinweis zum Umbau auf HLA:
Das Motorschild kann Original, so wie es ist
nicht, verwendet werden!
Es muss über dem letzten Antriebsrad weggefräst werden
und über eine neue selbstgebastelte Halterung wieder
montiert werden.
Siehe Foto im Kasten neben an. |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU |
1 Stück |
51961 |
TAMS |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
|
