Herstellen von U+ bei MM-Protokoll-Decodern

Da es "noch" Lok-Decoder mit MM-Protokoll und fehlendem Rückleiter (u+) auf dem Markt gibt, habe ich hier mit einem Kollegen aus dem WDP-Forum, eine kleine Schaltung entwickelt. Damit lässt sich dieser Missstand z. B. zur flackerfreien Beleuchtung, zu beseitigen

Benötigte Teile und Werkzeuge

Material Werkzeuge
- Lochstreifenrasterplatine
- 2 Stück Kabel orange für Märklin MM
- 2 Stück Dioden 1N4001 bei Glühlämpchen
oder
- 2 Stück Dioden 1N4148 bei LED´s

Bei LED´s bitte die passenden Vorwiderstände nicht vergessen.

- kleinen Seitenschneider
- Abisolierzange
- Lötstation alternativ Lötkolben
  incl. Lötzinn
- Lötunterlage
- Multimeter oder  Durchgangsprüfer

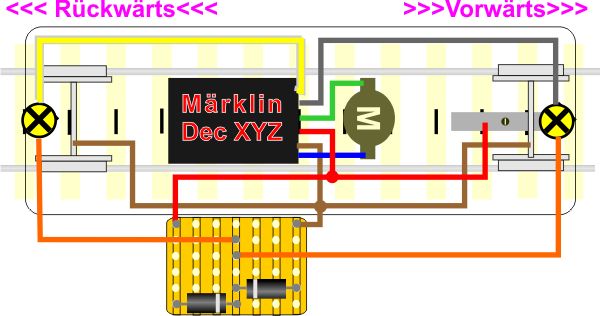

Anschlussplan für die U+ Platine
